YUKEN油研閥壓力控制閥順序閥平衡閥HCG-03-N/A/B/C1-22HCG10
50T-07-FR大軸22.2，50T-07-FR小軸19.05，50T-12-FR大軸22.2，50T-12-FR小軸19.05
50T-14-FR大軸22.2，50T-14-FR小軸19.05，50T-17-FR大軸22.2，50T-17-FR小軸19.05
50T-20-FR大軸22.2，50T-20-FR小軸19.05，50T-23-FR大軸22.2，50T-23-FR小軸19.05
50T-26-FR大軸22.2，50T-26-FR小軸19.05，50T-30-FR大軸22.2，50T-30-FR小軸19.05
50T-36-FR大軸22.2，50T-36-FR小軸19.05，50T-39-FR大軸22.2，50T-39-FR小軸19.05
50T-43-FR大軸22.2，50T-43-FR小軸19.05
A100-FR04HBS/FR04HAS-A-60399/60366，A100-FR04HS-60，
A145-FR04HBS/FR04HAS-A-60366，A145-FR04HS-60
A16-F-R-01-B-K-32，A16-F-R-01-C/H/B-K-32，A16-F-R-01-C-K-32，A16-F-R-01-H-K-32
A22-F-R-01-B-K-32，A22-F-R-01-C-K-32，A22-F-R-01-H/B-K-32，A22-F-R-01-H-K-32
A37-F-R-01-B/C-K-32，A37-F-R-01-B-K-32，A37-F-R-01-C/H-K-32，A37-F-R-01-C-K-32
A37-F-R-01-H-K-32，A37-F-R-04-H-K-32393
A3H100-F(L)-R(L)，A3H145-F(L)-R(L)，A3H16-F(L)-R(L)，A3H180-F(L)-R(L)，A3H37-F(L)-R(L)
A3H56-F(L)-R(L)，A3H71-F(L)-R(L)
A3HG100-F(L)-R(L)，A3HG145-F(L)-R(L)，A3HG16-F(L)-R(L)，A3HG180-F(L)-R(L)，A3HG37-F(L)-R(L)
A3HG56-F(L)-R(L)，A3HG71-F(L)-R(L)
A45-F-R-04-H-K-32393，A56/A45/A37，A56-F-R-04-H-K-32393，A70-FR04HBS-A，A70-FR04HS-60
A70-FRO4HAS-A，A90-FR04HBS/FR04HAS-A-60366，A90-FR04HS-60
AR16-FR01B-20，AR16-FR01B-22，AR16-FR01BS-22，AR16-FR01C-20，AR16-FR01C-22
AR16-FR01CS-22，AR16-FRO1BS-2223
AR22-FR01B-20，AR22-FR01B-22，AR22-FR01BS-22，AR22-FR01C-20，AR22-FR01C-22，AR22-FR01CS-22
ARL1-12-FR01A-10，ARL1-12-FR01S-10，ARL1-16-FR01A-10，ARL1-16-FR01S-10，ARL1-6-FR01A-10
ARL1-6-FR01S-10，ARL1-8-FR01A-10，ARL1-8-FR01S-10
PV2R11/R12/R13/R14
PV2R1-10-F-RAA-43，PV2R1-12-F-RAA-43，PV2R1-14-F-RAA-43，PV2R1-17-F-RAA-43，PV2R1-19-F-RAA-43
PV2R12-10-26-F-REAA-42，PV2R12-10-41-F-REAA-42，PV2R12-10-47-F-REAA-42
PV2R12-10-53-F-REAA-42，PV2R12-10-59-F-REAA-42，PV2R12-10-65-F-REAA-42，PV2R12-10-75-F-REAA-42
PV2R12-14-33-F-REAA-4326，PV2R12-14-33-F-REAR-43，PV2R12-25-33，PV2R12-25-41，PV2R12-25-47
PV2R12-25-53，PV2R12-25-59，PV2R12-25-65，PV2R12-25-75，PV2R12-28-33，PV2R12-28-41，PV2R12-28-47
PV2R12-28-53，PV2R12-28-59，PV2R12-28-65，PV2R12-28-75，PV2R1-23-F-RAA-43，PV2R1-25-F-RAA-43
PV2R12-6-26-F-REAA-42，PV2R12-6-33-F-REAA-42，PV2R12-6-41-F-REAA-42，PV2R12-6-47-F-REAA-42
PV2R12-6-53-F-REAA-42，PV2R12-6-59-F-REAA-42，PV2R12-6-65-F-REAA-42，PV2R12-6-75-F-REAA-42
PV2R12-8-26-F-REAA-42，PV2R12-8-41-F-REAA-42，PV2R12-8-53-F-REAA-42，PV2R12-8-59-F-REAA-42
PV2R12-8-65-F-REAA-42，PV2R12-8-75-F-REAA-42，PV2R1-28-F-RAA-43
PV2R13-10-76-L-LRAL-43，PV2R13-10-76-L-RAAA-40，PV2R13-12-76-L-RAAA-40
PV2R13-14-76-L-RAAA-40，PV2R13-17-76-L-RAAA-40，PV2R13-19-76-L-RAAA-40
PV2R1-31-F-RAA-43
PV2R13-23-76-L-RAAA-40，PV2R13-25-76-L-RAAA-40，PV2R13-31-76-L-RAAA-40
PV2R13-6-76-L-RAAA-40，PV2R13-8-76-L-RAAA-40
PV2R1-6-F-RAA-43，PV2R1-8-F-RAA-43
PV2R2-26-F-R，PV2R23/R24/R33/R34，PV2R2-33-F-R
PV2R23-47-94-F-REAA-41，PV2R23-53/66-F-REAA-41
PV2R2-41-F-R，PV2R2-47-F-R，PV2R2-53-F-R，PV2R2-59-F-R，PV2R2-65-F-R，PV2R2-75-F-R
PV2R34-116-237-F-REAA-31，PV2R34-116-237-F-RGAL-31，PV2R34-116-237-F-RHAR-31
PV2R34-52-184-F-RAAA-31
PV2R3-94-F-RAAA
PV2R4-200-F-RAA-30，PV2R4-200-F-RAB-30，PV2R4-200-F-RAL-30，PV2R4-200-F-RAR-30
PV2R4-237-F-RAB-30，PV2R4-237-F-RAL-30，PV2R4-237-F-RAR-30
PVR50FF-13-RAA-31，PVR50FF-20-RAA-31，PVR50FF-23-RAA-31，PVR50FF-26-RAA-31
PVR50FF-30-RAA-31，PVR50FF-36-RAA-31，PVR50FF-39-RAA-31
S-PV2R2/R3/R4/R12/R34，S-PV2R2-53-F-RAA-45
SVPF-12-20-20，SVPF-12-35-20，SVPF-12-55-20，SVPF-12-70-20
SVPF-15-20-20，SVPF-15-35-20，SVPF-15-55-20，SVPF-15-70-20
SVPF-20-20-20，SVPF-20-35-20，SVPF-20-55-20，SVPF-20-70-20
SVPF-30-20-20，SVPF-30-35-20，SVPF-30-55-20，SVPF-30-70-20
SVPF-40-20-20，SVPF-40-35-20，SVPF-40-55-20，SVPF-40-70-20
VP-08-FA3，VP-12-FA3，VP-15-FA3，VP-15-FA3（花鍵7齒），VP-15-FA3（花鍵9齒）
VP-20-FA3，VP-20-FA3（花鍵7齒），VP-20-FA3（花鍵9齒），VP-30-FA3
VP-30-FA3（花鍵9齒），VP-40-FA3，VP-40-FA3（花鍵9齒）
VPSM-PSFO-16AR-20，VPSM-PSFO-9BR-20
DG-01 DG-02 DT-01 DT-02 BG-03 BG-06 BG-10
BT-04 BT-06 BT-10
BG/BT-03/06/10 BT-03 BT-04 BT-06 BT-10
BSG-03/06/10 BSG-2P/BST-2P-03/06/10
BSG-03 BSG-06 BSG-10 BSG-03-*-2P BSG-06-*-2P
SBG-03 SBG-06 SBSG-03 SBSG-06 SBSG-10 SBG-03/06/10 SBSG-03/06/10
SBG-03-B SBG-03-C SBG-03-H SBG-03-2H SBG-06-B SBG-06-C SBG-06-H SBG-06-2H SBG-06-H-K05
BST-03-2PN-B BST-03-2PN-C BST-03-2PN-H BST-03-2PN-2H BST-06-2PN-B BST-06-2PN-C
BST-06-2PN-H BST-06-2PN-2H BST-10-2PN-B BST-10-2PN-C BST-10-2PN-H BST-10-2PN-2H
H型壓力控制閥、HC型壓力控制閥
HG-03 HG-06 HG-10 HCG-03 HCG-06 HCG-10 HCT-06
HG/HT-03/06/10
減壓閥、單向減壓閥
RG-03 RG-06
RT-03 RT-03/04/06/10
RCT-03 RCT-03 RCT-06 RCT-10 RCT-03/06/10
RCG-03/06/10 RCG-03 RCG-06 RG-03/06/10
液控單向閥
CPDG-03 CPDG-06 CPDG-10
CPDT-03 CPDT-06 CPDT-10
CPDF-10 CPDF-16
電液換向閥
DSHG-04 DSHG-04-AB DSHG-06
DSHG-06-AB
DSHG-10 DSHG-10-AB
DSHG-2B*-03/04/06/10 DSHG-3C*-03/04/06/10
順序閥
HCG-03 HCG-06 HCG-10
HCG-03/06/10
HCT-03/04/06/10
DSG-01-2B2-D24，DSG-01-2D2-D24，DSG-01-3C2-A220-DL，DSG-01-3C2-A220-LW，
DSG-01-3C2-D24-DL，DSG-01-3C2-D24-LW，DSG-01-3C3-A220-DL，DSG-01-3C3-A220-LW，
DSG-01-3C3-D24-DL，DSG-01-3C3-D24-LW，DSG-01-3C4-A220-DL，DSG-01-3C4-A220-LW，
DSG-01-3C4-D24-DL，DSG-01-3C4-D24-LW，DSG-01-3C5-D24-DL，DSG-01-3C5-D24-LW，
DSG-01-3C6-A220-DL，DSG-01-3C6-A220-LW，DSG-01-3C6-D24-DL，DSG-01-3C6-D24-LW，
DSG-02-2B2-DL，DSG-02-2B2-DL-AC24，DSG-02-3C2-D24-DL，DSG-02-3C2-DL，DSG-02-3C3-DL，
DSG-02-3C4-DL，DSG-02-3C60-DL，DSG-02-3C60-DL-R220，DSG-03-2B2-DL，DSG-03-2B2-DL-A220，
DSG-03-2B2-DL-A220V，DSG-03-2B2-DL-D24，DSG-03-2B2-DL-D24V，DSG-03-2B2-LW-A220，
DSG-03-2B2-LW-D24，DSG-03-2B3-DL-A220，DSG-03-2B3-DL-D24，DSG-03-2B3-LW-A220，
DSG-03-2B3-LW-D24，DSG-03-2D2-DL-A220，DSG-03-2D2-DL-D24，DSG-03-2D2-LW-A220，
DSG-03-2D2-LW-D24，DSG-03-3C2-D24，DSG-03-3C2-DL，DSG-03-3C2-DL-A220，
DSG-03-3C2-DL-A220V，DSG-03-3C2-DL-D24，DSG-03-3C2-DL-D24V，DSG-03-3C2-LW-A220，
DSG-03-3C2-LW-D24，DSG-03-3C3-DL，DSG-03-3C3-DL-A220V，DSG-03-3C3-DL-D24V，
DSG-03-3C4-D24，DSG-03-3C4-DL，DSG-03-3C4-DL-A220，DSG-03-3C4-DL-A220V，
DSG-03-3C4-DL-D24，DSG-03-3C4-DL-D24V，DSG-03-3C4-LW-A220，DSG-03-3C4-LW-D24，
DSG-03-3C5-DL-A220V，DSG-03-3C5-DL-D24V，DSG-03-3C60-DL，DSG-03-3C60-DL-A220V，
DSG-03-3C60-DL-D24V，DSG-03-3C6-DL-A220，DSG-03-3C6-DL-A220V，DSG-03-3C6-DL-D24，
DSG-03-3C6-DL-D24V，DSG-03-3C6-LW-A220，DSG-03-3C6-LW-D24，DSG-G03-2B2-DL-AC220V，
DSG-G03-2B2-DL-DC24V，DSG-G03-2B3-DL-AC220V，DSG-G03-2B3-DL-DC24V，
DSG-G03-2B60-DL-AC220V，DSG-G03-2B60-DL-DC24V，DSG-G03-2B8-DL-AC220V，
DSG-G03-2B8-DL-DC24V，DSG-G03-3C2-DL-AC220V，DSG-G03-3C2-DL-DC24V，
DSG-G03-3C3-DL-AC220V，DSG-G03-3C3-DL-DC24V，DSG-G03-3C4-DL-AC220V，
DSG-G03-3C4-DL-DC24V，DSG-G03-3C60-DL-AC220V，DSG-G03-3C60-DL-DC24V
SW-G02-04-A220-50
MSA-01-X-50，MSA-01-Y-50，MSA-02-X-50，MSA-02-Y-50，MSA-03-X-50，MSA-03-Y-50，
MSA-04-X-50，MSA-06-X-50，
MSB-01-X-50，MSB-02-X-50，MSB-03-X-50，MSB-04-X-50，MSB-06-X-50，
MSW-01-X-50，MSW-01-Y-50，MSW-02-X-50，MSW-02-Y-50，MSW-03-X-50，MSW-03-Y-50，
MSW-04-X-50，MSW-06-X-50
★★★▼疊加式減壓閥▼★★★
MRA-01-C-30，MRA-01-H-30，MRA-03-C-30，MRA-03-H-30，MRA-04-C-10，MRA-04-H-10，
MRA-06-C-30，MRA-06-H-30，
MRB-01-C-30，MRB-01-H-30，MRB-03-C-30，MRB-03-H-30，MRB-04-C-10，MRB-04-H-10，
MRB-06-C-30，MRB-06-H-30，
MRP-01-C-30，MRP-01-H-30，MRP-03-C-30，MRP-03-H-30，MRP-04-C-10，MRP-04-H-10，
MRP-06-C-30，MRP-06-H-30
★★★▼疊加式液控單向閥▼★★★
MPA-01-2-40，MPA-01-4-40，MPA-03-2-20，MPA-03-4-20，MPA-04-2-10Y，MPA-04-4-10Y，
MPA-06-2-30，MPA-06-4-30，
MPB-01-2-40，MPB-01-4-40，MPB-03-2-20，MPB-03-4-20，MPB-04-2-10Y，MPB-04-4-10Y，
MPB-06-2-30，MPB-06-4-30，
MPW-01-2-40，MPW-01-4-40，MPW-03-2-20，MPW-03-4-20，MPW-04-2-10Y，MPW-04-4-10Y，
MPW-06-2-30，MPW-06-4-30
★★★▼疊加式溢流閥▼★★★
MBA-01-C-30，MBA-01-H-30，MBA-03-C-30，MBA-03-H-30，MBB-01-C-30，MBB-01-H-30，MBB-03-C-30，
MBB-03-H-30，MBP-01-C-30，MBP-01-H-30，MBP-03-C-30，MBP-03-H-30，MBW-01-H-30，MBW-03-C-30，
MBW-03-H-30
液壓系統齒輪泵特點及其工作原理
一、齒輪泵的類型特點
(1)液壓系統中齒輪泵是一種以嚙合原理工作的液壓泵，它是現代液壓技術中結構簡單、價格低廉、產量及用量非常廣泛的一種液壓泵。在各種齒輪泵中，由于標準的漸開線外嚙合直齒齒輪泵的齒輪容易加工和檢測，故應用最為普遍。這種齒輪泵中大多采用一對參數相同的齒輪，只有個別特殊用泵有三個或更多齒輪。
二、齒輪泵的工作原理
(1)漸開線外嚙合齒輪泵的工作原理及幾個關鍵問題
①工作原理漸開線外嚙合齒輪泵中大多采用一對參數相同的齒輪，特殊用泵有三個或更多齒輪。

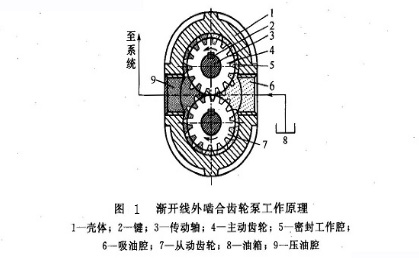

圖1所示為采用一對齒輪的漸開線外嚙合齒輪泵工作原理，幾何參數相同的主動齒輪4和從動齒輪7被封閉在齒廓、殼體1和側蓋板等構成的密封的空間中而嚙合。殼體1、側蓋板和齒輪的各個齒谷（齒間）組成了許多密封工作腔5。齒輪的齒頂和殼體內孔表面間及齒輪端面和側蓋板之間的間隙很小，而且嚙合齒的接觸面接觸緊密、起密封作用并把吸、壓油區隔開（配流作用）。當原動機通過傳動軸3帶動主動齒輪4及從動齒輪7按圖示方向運轉時，在吸油腔6由于輪齒脫離嚙合使齒間容積變大，出現真空而從油箱8吸油；吸入的油液由旋轉的齒谷（齒間）攜帶至壓油腔9；在壓油腔由于齒間容積減小而將油壓至系統。泵軸旋轉一周，每個工作腔吸、壓油各一次。原動機帶動泵連續運轉時，泵便連續地、周期性地壓油。
(2)漸開線內嚙合齒輪泵的工作原理

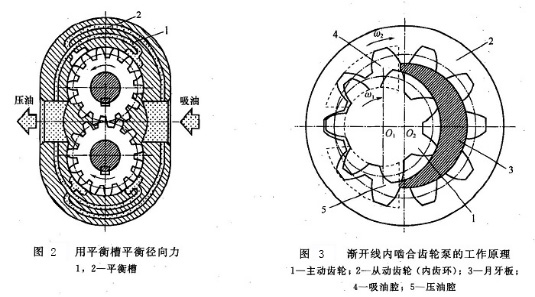

漸開線內嚙合齒輪泵與漸開線外嚙合齒輪泵的工作原理相同。如圖3所示，一個主動齒輪1與一個較大的從動齒輪（內齒環）2構成嚙合副，兩者同向旋轉，月牙板3將吸油腔4與壓油腔5隔開。在吸油腔正在脫離嚙合的齒間容積增大，形成真空，油液在大氣壓作用下進入吸油腔，填滿各齒間；在下半部壓油腔兩齒輪進入嚙合時，齒間容積減小，將油液壓出。
高壓內嚙合齒輪泵與高壓外嚙合齒輪泵一樣，可采用端面間隙和徑向間隙補償來提高容積效率，其最高工作壓力已達32MPa。
(3)擺線齒輪泵的工作原理擺線齒輪泵又稱轉子泵，其齒形為擺線，外轉子比內轉子多一個齒。擺線齒輪泵的工作原理如圖4所示。殼體6上開有通油箱的吸油口7和通系統的壓油口8。外轉子4比內轉子2多一個齒，且內、外轉子之間有偏心距e。在工作時，內轉子所有的輪齒均進入嚙合。各相鄰齒的嚙合線、殼體與兩側的配油盤形成幾個封閉工作容腔。隨著內轉子繞中心01順時針方向轉動，外轉子繞02中心同向異速旋轉。各容腔的容積發生變化。因而，容腔中的油液通過配油盤吸油窗口5和壓油窗口3進行吸油和壓油。中高壓擺線齒輪泵與外嚙合齒輪泵一樣，采用端面間隙補償來提高容積效率，其最高工作壓力可達16MPa。
本文由蘇州逐利機電整理發布，如需轉載請瀏覽來源及出處，原文地址：http://www.ziboruibo.cn/yyf/441.html
