氣缸感應器接近開關GZTAXI氣缸磁性開關CS1-F/UB/J/G/S/UH常開常閉
GZTAXI感磁傳感器YIDA-01系列有：YIDA-01R,YIDA-01RD,YIDA-01N,YIDA-01P;
GZTAXI感磁傳感器YIDA-02系列有：YIDA-02R,YIDA-02RD, YIDA-02N,YIDA-02P;
GZTAXI感磁傳感器YIDA-03系列有：YIDA-03R,YIDA-03RD,YIDA-03N,YIDA-03P;
GZTAXI感磁傳感器YIDA-04系列有：YIDA-04R,YIDA-04RD,YIDA-04N,YIDA-04P;
GZTAXI感磁傳感器YIDA-05系列有：YIDA-05R,YIDA-05RD,YIDA-05N,YIDA-05P;
GZTAXI感磁傳感器YIDA-06系列有：YIDA-06R,YIDA-06RD,YIDA-06N,YIDA-06P;
GZTAXI感磁傳感器YIDA-07系列有：YIDA-07R,YIDA-07RD,YIDA-07N,YIDA-07P;
GZTAXI感磁傳感器YIDA-08系列有：YIDA-08R,YIDA-08RD,YIDA-08N,YIDA-08P;
GZTAXI感磁傳感器YIDA-09系列有：YIDA-09R,YIDA-09RD,YIDA-09N,YIDA-09P;
GZTAXI感磁傳感器YIDA-10系列有：YIDA-10R,YIDA-10RD,YIDA-10N,YIDA-10P;
GZTAXI磁性開關YIDA-11系列有：YIDA-11R,YIDA-11RD,YIDA-11N,YIDA-11P;
GZTAXI磁性開關YIDA-12系列有：YIDA-12R,YIDA-12RD,YIDA-12N,YIDA-12P;
GZTAXI磁性開關YIDA-13系列有：YIDA-13R,YIDA-13RD,YIDA-13N,YIDA-13P;
GZTAXI磁性開關YIDA-14系列有：YIDA-14R,YIDA-04RD,YIDA-14N,YIDA-14P;
GZTAXI磁性開關YIDA-15系列有：YIDA-15R,YIDA-15RD,YIDA-15N,YIDA-15P;
GZTAXI磁性開關YIDA-16系列有：YIDA-16R,YIDA-16RD,YIDA-16N,YIDA-16P;
GZTAXI磁性開關YIDA-17系列有：YIDA-17R,YIDA-17RD,YIDA-17N,YIDA-17P;
GZTAXI磁性開關YIDA-18系列有：YIDA-18R,YIDA-18RD,YIDA-18N,YIDA-18P;
GZTAXI磁性開關YIDA-19系列有：YIDA-19R,YIDA-19RD,YIDA-19N,YIDA-19P;
GZTAXI磁性開關YIDA-20系列有：YIDA-20R,YIDA-20RD,YIDA-20N,YIDA-20P;
GZTAXI感應器YIDA-21系列有：YIDA-21R,YIDA-21RD,YIDA-21N,YIDA-21P;
GZTAXI感應器YIDA-22系列有：YIDA-22R,YIDA-22RD,YIDA-22N,YIDA-22P;
GZTAXI感應器YIDA-23系列有：YIDA-23R,YIDA-23RD,YIDA-23N,YIDA-23P;
GZTAXI感應器YIDA-24系列有：YIDA-24R,YIDA-24RD,YIDA-24N,YIDA-24P;
GZTAXI感應器YIDA-25系列有：YIDA-25R,YIDA-25RD,YIDA-25N,YIDA-25P;
GZTAXI感應器YIDA-26系列有：YIDA-26R,YIDA-26RD,YIDA-26N,YIDA-26P;
GZTAXI感應器YIDA-27系列有：YIDA-27R,YIDA-27RD,YIDA-27N,YIDA-27P;
GZTAXI感應器YIDA-28系列有：YIDA-28R,YIDA-28RD,YIDA-28N,YIDA-28P;
GZTAXI感應器YIDA-29系列有：YIDA-29R,YIDA-29RD,YIDA-29N,YIDA-29P;
GZTAXI感應器YIDA-30系列有：YIDA-30R,YIDA-30RD,YIDA-30N,YIDA-30P;
GZTAXI接近開關YIDA-31系列有：YIDA-31R,YIDA-31RD,YIDA-31N,YIDA-31P;
GZTAXI接近開關YIDA-32系列有：YIDA-32R,YIDA-32RD,YIDA-32N,YIDA-32P;
GZTAXI接近開關YIDA-33系列有：YIDA-33R,YIDA-33RD,YIDA-33N,YIDA-33P;
GZTAXI接近開關YIDA-34系列有：YIDA-34R,YIDA-34RD,YIDA-34N,YIDA-34P;
GZTAXI接近開關YIDA-35系列有：YIDA-35R,YIDA-35RD,YIDA-35N,YIDA-35P;
GZTAXI接近開關YIDA-36系列有：YIDA-36R,YIDA-36RD,YIDA-36N,YIDA-36P;
GZTAXI接近開關YIDA-37系列有：YIDA-37R,YIDA-37RD,YIDA-37N,YIDA-37P;
GZTAXI接近開關YIDA-38系列有：YIDA-38R,YIDA-38RD,YIDA-38N,YIDA-38P;
GZTAXI接近開關YIDA-39系列有：YIDA-39R,YIDA-39RD,YIDA-39N,YIDA-39P;
GZTAXI接近開關YIDA-40系列有：YIDA-40R,YIDA-40RV,YIDA-40RD,YIDA-40N,YIDA-40P;
GZTAXI感應開關YIDA-41系列有：YIDA-41R,YIDA-41RV,YIDA-41RD,YIDA-41N,YIDA-41P;
GZTAXI感應開關YIDA-42系列有：YIDA-42R,YIDA-42RV,YIDA-42RD,YIDA-42N,YIDA-42P;
GZTAXI感應開關YIDA-43系列有：YIDA-43R,YIDA-43RV,YIDA-43RD,YIDA-43N,YIDA-43P;
GZTAXI感應開關YIDA-44系列有：YIDA-44R,YIDA-44RV,YIDA-44RD,YIDA-44N,YIDA-44P;
GZTAXI感應開關YIDA-50系列有：YIDA-50R,YIDA-50RV,YIDA-50RD,YIDA-50N,YIDA-50P;
GZTAXI感應開關YIDA-51系列有：YIDA-51R,YIDA-51RV,YIDA-51RD,YIDA-51N,YIDA-51P;
GZTAXI感應開關YIDA-70系列有：YIDA-70R,YIDA-70RV,YIDA-70RD,YIDA-70N,YIDA-70P;
GZTAXI感應開關YIDA-71系列有：YIDA-71R,YIDA-71RV,YIDA-71RD,YIDA-71N,YIDA-71P;
GZTAXI感應開關YIDA-72系列有：YIDA-72R,YIDA-72RD,YIDA-72RD,YIDA-72N,YIDA-72P;
SC-03R，F(xiàn)C-20R，SD-20R，JEL-21R，F(xiàn)D-21R，TCS1-F，TCS1-U，F(xiàn)D-20R，DX-50R
TCSI-F，D-Z73，TX-03R，LYD-21R，KT-20R
液壓油缸安裝注意問題
（1）液壓缸位置布置應考慮拆裝方便
液壓缸的位置布置一般是由設備的結構形式確定的。在設計主體設備時，應考慮液壓缸的安裝、拆卸等過程的需要，至少要留有足夠的操作空間便于對液壓缸進行操作。工程中確有液壓缸安排位置不合理導致維護和檢修非常困難的情況，這在整體設備設計中是必須考慮的。
（2）正確確定液壓缸的安裝、固定方式
例如：承受彎曲的活塞桿不能用螺紋連接，要用止口連接；液壓缸不能在兩端用鍵或銷定位，只能在一端定位，為的是不致阻礙它在受熱時的膨脹；沖擊載荷使活塞桿壓縮，定位件需設置在活塞桿端；為拉伸載荷，則定位件設置在缸蓋端。
（3）液壓缸固定安裝時應避免兩端都固定
一般來說，液壓缸中流過的液壓油的溫度總是變化的，在溫度變化不太大時，不會有問題。但當油溫變化較大時，液壓缸缸體總要發生不同程度的熱脹冷縮現象。若這時液壓缸采用的是兩端固定式安裝，則可能對缸體產生非常大的應力，甚至破壞液壓缸結構，因此在安裝固定液壓缸時，應盡量避免采用兩端固定的安裝方式。液壓缸固定安裝方式見圖1。
（4）大型液壓缸不宜由安裝螺栓承受負載
大型液壓缸的輸出力一般比較大，液壓缸的安裝螺栓的主要功用是將液壓缸固定在工作位置上。當然螺栓可以承受一定的負載。但是，當液壓缸較大、負載較重時，就不應該用液壓缸的安裝螺栓來承受負載，因?yàn)檫@時的負載很大，要求安裝螺柱的數量較多或螺栓直徑較大，這將引起結構上的不合理。可用其他機械方法固定液壓缸，如增加擋塊等。

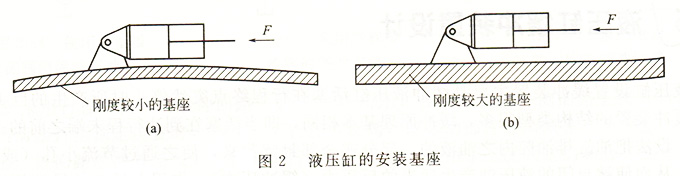

（5）液壓缸的安裝基座必須有足夠的剛度
液壓缸的安裝基座必須牢固，具有一定的剛度。若安裝基座不堅固，無論安裝方法如何正確，工作時液壓缸體將呈弓狀向上翹起，如圖2所示。嚴重時會造成活塞桿彎曲、卡死及活塞桿折損等事故。
（6）液壓缸活塞桿
盡量使液壓缸的活塞桿在受拉狀態下承受最大負載，或在受壓狀態下具有良好的穩定性。

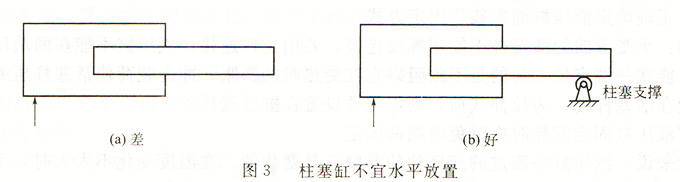

（7）柱塞缸不宜水平放置
雖然柱塞缸有缸筒內壁加工簡單的優點，但由于柱塞缸只能承受壓力，從剛度角度考慮，缸桿一般都比較粗；同時其徑向支撐點也與普通液壓缸有所不同，導致柱塞缸一般體積、重量都比較大。水平位置安裝時，柱塞易壓在某一邊，造成導向套和密封圈單向磨損。若確有必要水平安裝，則需設置柱塞托架，以防止柱塞下垂，引起彎曲和增大初始撓曲而產生卡死現象，如圖3所示。

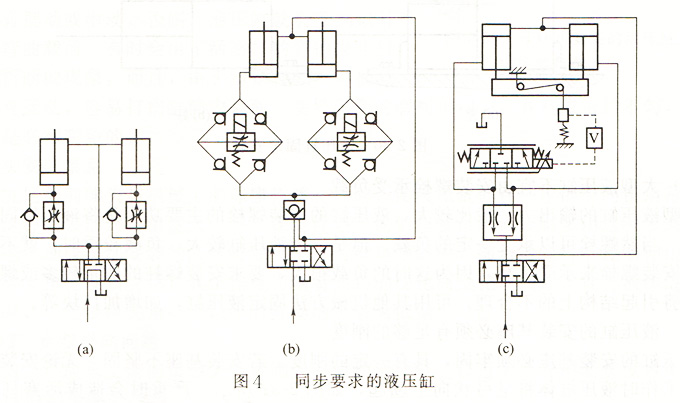

（8）有同步要求的液壓缸不宜簡單并聯
從理論上講，兩液壓缸有效工作面積相同、輸入流量相等的情況下，可以實現同步，但由于負載分配的不均衡、摩擦力不相等、制造上的差異以及泄漏量不同等原因，都能使它們不同步。因此，有同步要求的液壓缸不宜簡單并聯，為克服上述因素的影響，一般采用容積式、伺服式同步控制回路，如圖4所示。
