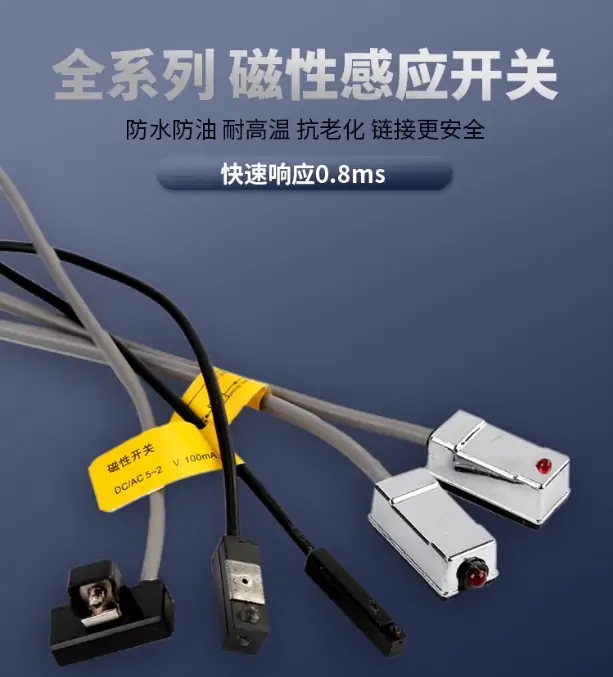

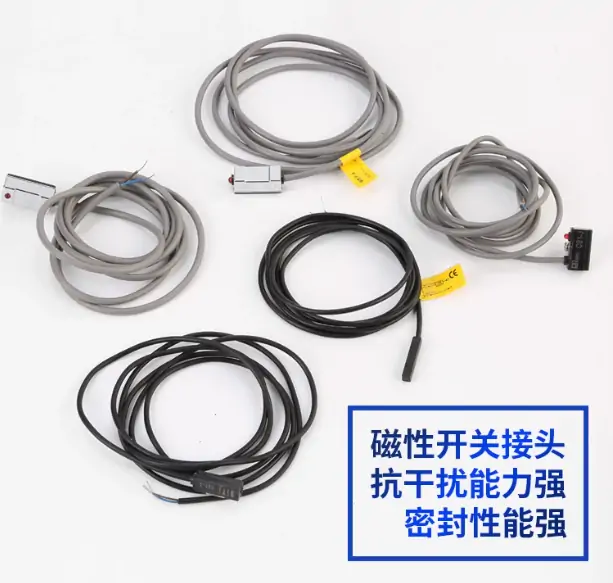

GINEDA磁性開關感應器MODEL:JN-07R DC/AC 5-120V 100mA 10W
GINEDA感磁傳感器JN-01系列有：JN-01R,JN-01RD,JN-01N,JN-01P;
GINEDA感磁傳感器JN-02系列有：JN-02R,JN-02RD, JN-02N,JN-02P;
GINEDA感磁傳感器JN-03系列有：JN-03R,JN-03RD,JN-03N,JN-03P;
GINEDA感磁傳感器JN-04系列有：JN-04R,JN-04RD,JN-04N,JN-04P;
GINEDA感磁傳感器JN-05系列有：JN-05R,JN-05RD,JN-05N,JN-05P;
GINEDA感磁傳感器JN-06系列有：JN-06R,JN-06RD,JN-06N,JN-06P;
GINEDA感磁傳感器JN-07系列有：JN-07R,JN-07RD,JN-07N,JN-07P;
GINEDA感磁傳感器JN-08系列有：JN-08R,JN-08RD,JN-08N,JN-08P;
GINEDA感磁傳感器JN-09系列有：JN-09R,JN-09RD,JN-09N,JN-09P;
GINEDA感磁傳感器JN-10系列有：JN-10R,JN-10RD,JN-10N,JN-10P;
GINEDA磁性開關JN-11系列有：JN-11R,JN-11RD,JN-11N,JN-11P;
GINEDA磁性開關JN-12系列有：JN-12R,JN-12RD,JN-12N,JN-12P;
GINEDA磁性開關JN-13系列有：JN-13R,JN-13RD,JN-13N,JN-13P;
GINEDA磁性開關JN-14系列有：JN-14R,JN-04RD,JN-14N,JN-14P;
GINEDA磁性開關JN-15系列有：JN-15R,JN-15RD,JN-15N,JN-15P;
GINEDA磁性開關JN-16系列有：JN-16R,JN-16RD,JN-16N,JN-16P;
GINEDA磁性開關JN-17系列有：JN-17R,JN-17RD,JN-17N,JN-17P;
GINEDA磁性開關JN-18系列有：JN-18R,JN-18RD,JN-18N,JN-18P;
GINEDA磁性開關JN-19系列有：JN-19R,JN-19RD,JN-19N,JN-19P;
GINEDA磁性開關JN-20系列有：JN-20R,JN-20RD,JN-20N,JN-20P;
GINEDA感應器JN-21系列有：JN-21R,JN-21RD,JN-21N,JN-21P;
GINEDA感應器JN-22系列有：JN-22R,JN-22RD,JN-22N,JN-22P;
GINEDA感應器JN-23系列有：JN-23R,JN-23RD,JN-23N,JN-23P;
GINEDA感應器JN-24系列有：JN-24R,JN-24RD,JN-24N,JN-24P;
GINEDA感應器JN-25系列有：JN-25R,JN-25RD,JN-25N,JN-25P;
GINEDA感應器JN-26系列有：JN-26R,JN-26RD,JN-26N,JN-26P;
GINEDA感應器JN-27系列有：JN-27R,JN-27RD,JN-27N,JN-27P;
GINEDA感應器JN-28系列有：JN-28R,JN-28RD,JN-28N,JN-28P;
GINEDA感應器JN-29系列有：JN-29R,JN-29RD,JN-29N,JN-29P;
GINEDA感應器JN-30系列有：JN-30R,JN-30RD,JN-30N,JN-30P;
GINEDA接近開關JN-31系列有：JN-31R,JN-31RD,JN-31N,JN-31P;
GINEDA接近開關JN-32系列有：JN-32R,JN-32RD,JN-32N,JN-32P;
GINEDA接近開關JN-33系列有：JN-33R,JN-33RD,JN-33N,JN-33P;
GINEDA 接近開關JN-34系列有：JN-34R,JN-34RD,JN-34N,JN-34P;
GINEDA接近開關JN-35系列有：JN-35R,JN-35RD,JN-35N,JN-35P;
GINEDA接近開關JN-36系列有：JN-36R,JN-36RD,JN-36N,JN-36P;
GINEDA接近開關JN-37系列有：JN-37R,JN-37RD,JN-37N,JN-37P;
GINEDA接近開關JN-38系列有：JN-38R,JN-38RD,JN-38N,JN-38P;
GINEDA接近開關JN-39系列有：JN-39R,JN-39RD,JN-39N,JN-39P;
GINEDA接近開關JN-40系列有：JN-40R,JN-40RV,JN-40RD,JN-40N,JN-40P;
GINEDA感應開關JN-41系列有：JN-41R,JN-41RV,JN-41RD,JN-41N,JN-41P;
GINEDA感應開關JN-42系列有：JN-42R,JN-42RV,JN-42RD,JN-42N,JN-42P;
GINEDA感應開關JN-43系列有：JN-43R,JN-43RV,JN-43RD,JN-43N,JN-43P;
GINEDA感應開關JN-44系列有：JN-44R,JN-44RV,JN-44RD,JN-44N,JN-44P;
GINEDA感應開關JN-50系列有：JN-50R,JN-50RV,JN-50RD,JN-50N,JN-50P;
GINEDA感應開關JN-51系列有：JN-51R,JN-51RV,JN-51RD,JN-51N,JN-51P;
GINEDA感應開關JN-70系列有：JN-70R,JN-70RV,JN-70RD,JN-70N,JN-70P;
GINEDA感應開關JN-71系列有：JN-71R,JN-71RV,JN-71RD,JN-71N,JN-71P;
GINEDA感應開關JN-72系列有：JN-72R,JN-72RD,JN-72RD,JN-72N,JN-72P;
圖文講解液壓系統卸荷回路
當液壓系統執行元件短時間停止工作時，為了節省功耗、減少發熱量、減輕液壓泵和電動機的負荷及延長壽命，一般采用電動機不停機，液壓泵在接近零油壓狀態下回油。通常功率在3KW以上的液壓系統都必須設有實現該功能的卸荷回路。卸荷回路有兩大類，即壓力卸荷回路（液壓泵的全部或絕大部分流量在接近于零壓下流回油箱）和流量卸荷回路（液壓泵維持原來壓力，而流量在近于零的情況下運轉）。
（一）不需要保壓的卸荷回路
不需要保壓的卸荷回路一般直接采用液壓元件實現卸荷，具有M、H、K型中位機能的三位換向閥都能實現卸荷功能。

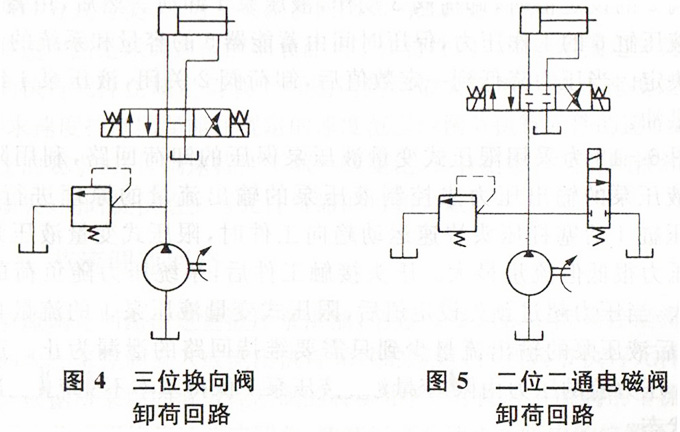

圖4為采用H型中位機能的三位換向閥卸荷回路。當換向閥處于中位時，工作部件停止運動，液壓泵輸出的油液通過三位換向閥的中位通道直接流回油箱，液壓泵的出口壓力僅為油液流經管路和換向閥所引起的壓力損失。這種回路適應于低壓小流量的液壓系統。
圖5為采用二位二通電磁換向閥和溢流閥并聯組成的卸荷回路。卸荷時，二位二通電磁換向閥通電，液壓泵輸出的油液通過電磁換向閥直接流回油箱，二位二通電磁換向閥的規格要和液壓泵的容量相適應。這種回路不適于大流量的液壓系統。
圖6為采用二位二通電磁換向閥串接在先導式溢流閥的外控油路上組成的卸荷回路。卸荷時二位二通電磁換向閥通電，液壓泵輸出的油液通過溢流閥直接流回油箱。二位二通電磁換向閥用在控制油路上，所以只需要較小規格的電磁閥。卸荷時溢流閥處于全開狀態，其規格與液壓泵的容量相適應。這種回路適應于高壓大流量的液壓系統。
還可以在系統中直接采用具有卸荷和溢流組合功能的電磁卸荷溢流閥進行卸荷，由卸荷溢流閥組成的卸荷回路具有回路簡單的優點。
（二）需要保壓的卸荷回路
有些液壓系統在執行元件短時間停止工作時，整個系統或部分系統（如控制系統）的壓力不允許為零，這時可以采用能夠保壓的卸荷回路。

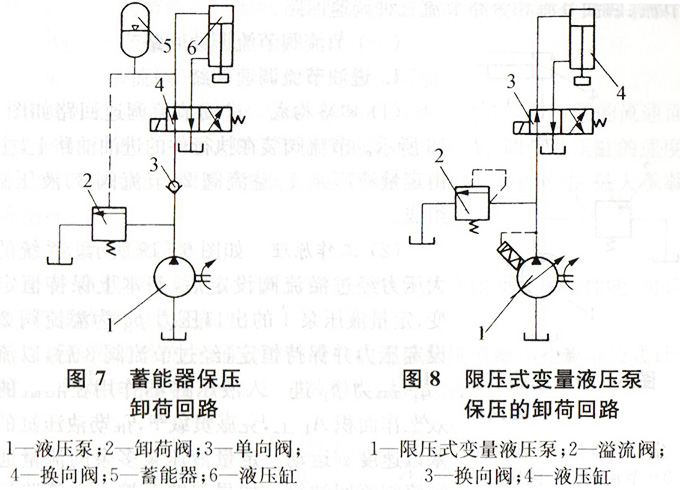

圖7為采用蓄能器保壓卸荷回路。開始液壓泵1向蓄能器5和液壓缸6供油，液壓缸6活塞桿壓頭接觸工件后，系統壓力升高達到卸荷閥2的設定值時，卸荷閥2動作，液壓泵1卸荷。然后，由蓄能器5維持液壓缸6的工作壓力，保壓時間由蓄能器5的容量和系統的泄漏等因素決定。當壓力降低到一定數值后，卸荷閥2關閉，液壓泵1繼續向系統供油。
圖8為采用限壓式變量液壓泵保壓的卸荷回路，利用限壓式變量液壓泵的輸出壓力來控制液壓泵的輸出流量的原理進行卸荷。當液壓缸4活塞桿壓頭快速運動趨向工件時，限壓式變量液壓泵1的輸出壓力很低但流量最大。壓頭接觸工件后，系統壓力隨負荷的增大而增大，當壓力超過預先設定值后，限壓式變量液壓泵1的流量自動減少，最后液壓泵的輸出流量少到只需要維持回路的泄漏為止。這時液壓缸4壓力腔的壓力由限壓式變量液壓泵1保持基本不變，系統進入了保壓狀態。
本文由蘇州逐利機電整理發布，如需轉載請瀏覽來源及出處，原文地址：http://www.ziboruibo.cn/kg/461.html
