插裝閥的結構原理及基本組件
插裝閥的典型結構及其基本組件。
1 插裝閥概述
二通插裝閥是插裝閥基本組件（閥芯、閥套、彈簧和密封圈）插到特別設計加工的閥體內，配以蓋板、先導閥組成的一種多功能的復合閥。因每個插裝閥基本組件有且只有兩個油口，故被稱為二通插裝閥，早期又稱為邏輯閥。
1.1 二通插裝閥的特點
二通插裝閥具有下列特點：流通能力大，壓力損失小，適用于大流量液壓系統；主閥芯行程短，動作靈敏，響應快，沖擊小；抗油污能力強，對油液過濾精度無嚴格要求；結構簡單，維修方便，故障少，壽命長；插件具有一閥多能的特性，便于組成各種液壓回路，工作穩定可靠；插件具有通用化、標準化、系列化程度很高的零件，可以組成集成化系統。
1.2 二通插裝閥的組成
二通插裝閥由插裝元件、控制蓋板、先導控制元件和插裝塊體四部分組成。圖1是二通插裝閥的典型結構。

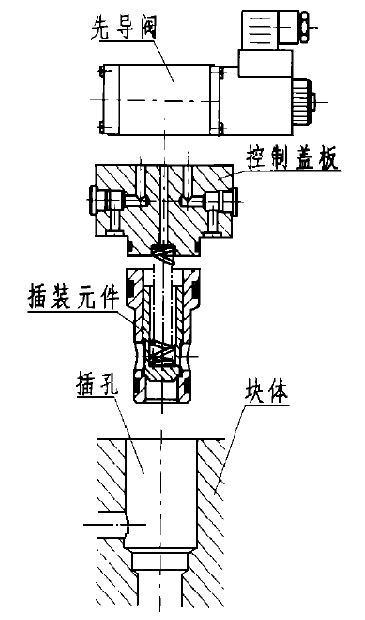

圖1 二通插裝閥的典型結構
控制蓋板用以固定插裝件，安裝先導控制閥，內裝棱閥、溢流閥等。控制蓋板內有控制油通道，配有一個或多個阻尼螺塞。通常蓋板有五個控制油孔：X、Y、Z1、Z2和中心孔a(見圖2)。由于蓋板是按通用性來設計的，具體運用到某個控制油路上有的孔可能被堵住不用。為防止將蓋板裝錯，蓋板上的定位孔，起標定蓋板方位的作用。另外，拆卸蓋板之前就必須看清、記牢蓋板的安裝方法。

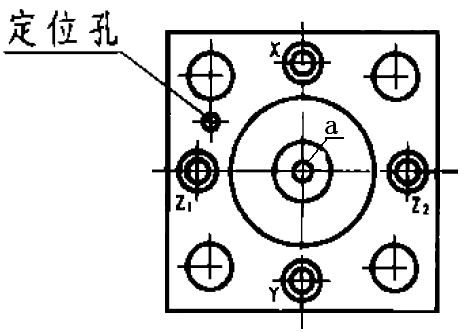

圖2 蓋板控制油孔
先導控制元件稱作先導閥，是小通徑的電磁換向閥。塊體是嵌入插裝元件，安裝控制蓋板和其它控制閥、溝通主油路與控制油路的基礎閥體。

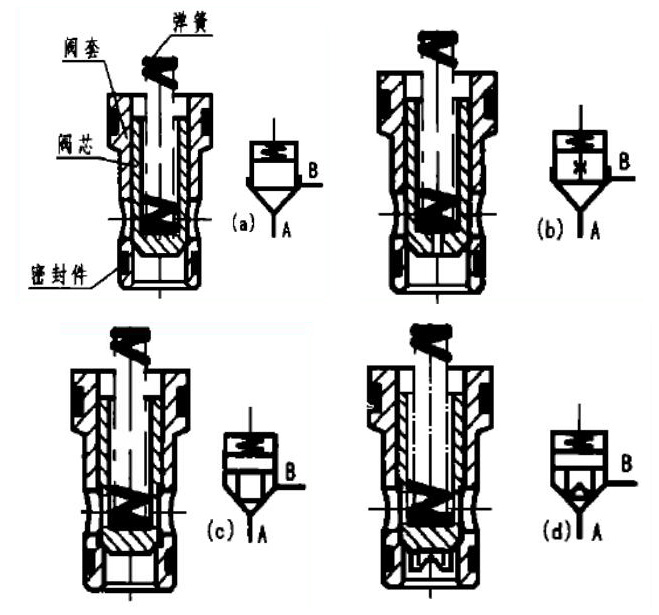

插裝元件由閥芯、閥套、彈簧以及密封件組成(圖3)。每只插件有兩個連接主油路的通口，閥芯的正面稱為A口；閥芯環側面的稱作B口。閥芯開啟，A口和B口溝通；閥芯閉合，A口和B口之間中斷。因而插裝閥的功能等同于2位2通閥。故稱二通插裝閥，簡稱插裝閥。
圖3 插裝元件
根據用途不同分為方向閥組件、壓力閥組件和流量閥組件。同一通徑的三種組件安裝尺寸相同，但閥芯的結構形式和閥套座直徑不同。三種組件均有兩個主油口A 和B、一個控制口x，如圖4所示。

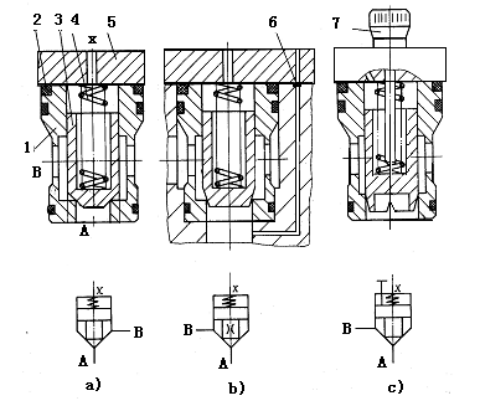

圖4 插裝閥基本組件
a)方向閥組件 b)壓力閥組件 c)流量閥組件
1-閥套 2-密封件 3-閥芯 4-彈簧 5-蓋板 6-阻尼孔 7-閥芯行程調節桿
