液壓系統雙向變量泵調速換向問題分析
跟大家來分析下雙向變量泵調速換向的問題。
小編提醒大家液壓系統液壓力驅動換向閥的雙向變量泵應注意變換方向時在零排量處會失去驅動力。
液壓元件中有許多閥上帶有泄漏油口，這些泄油口必須直接與油箱相連，不能與其他的回油管路連接在一起。按照原理圖，回油管路是0Pa，好像與油箱沒有區別，但實際上，回油總是有背壓的，而且流量越大背壓越高。例如，若將外泄式順序閥的泄漏油口接在回油管路上的現象，當背壓較高時，就會使順序動作不能按要求實現；有外泄油口的換向閥，尤其是手動換向閥，若將其外泄油口接在系統回油管路上，當背壓較高時，就會出現無法操作或被推向一個方向上。總之，閥上的外泄口上不能有壓力，這是閥的結構設計限定的。在使用中必須建立系統的回油管有一定背壓的概念。

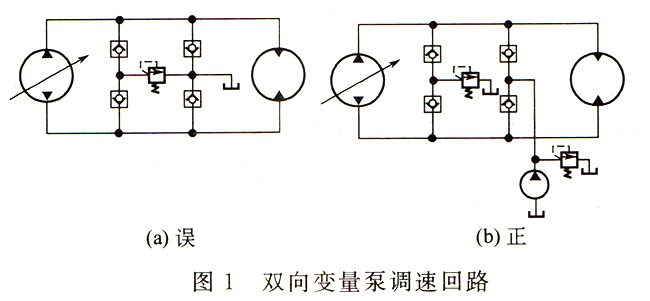

除直接手動變量的小功率變量泵以外，絕大部分液壓系統變量泵的變量方式都靠液壓泵本身的壓力驅動變量。當使用這種液壓泵時，應注意在從一個方向向另外一個方向變換時，必然要經過零排量點，在這一點上，泵的排量為零，沒有流量輸出，因而也就不能在系統中建立壓力，切換過程可能在這一點上停止。一般雙泵系統都設計成閉式的，所以可利用另外的一個小功率泵兼作補油和驅動能源。圖1(a)所示的系統雖然原理無誤，但在零排量點要出現無法動作的故障。若該系統的變量泵是液壓力驅動變量的，則應改成圖1(b)所示的系統。
